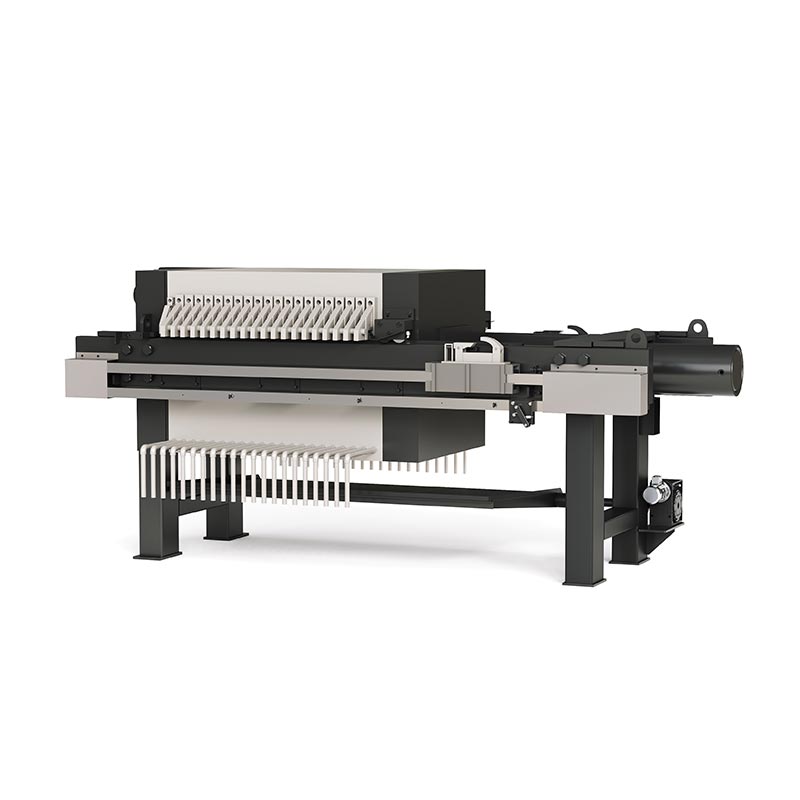

Municipal Sewage Chamber Filter Press

Ang SINOU, isang maaasahang tagagawa at supplier mula sa China, ay nagbibigay ng propesyonal na Municipal Sewage Chamber Filter Press para sa pandaigdigang mga customer. Ang kagamitang ito ay espesyal na binuo para sa munisipal na putik na may mataas na organic na nilalaman, fine mga particle at mataas na lagkit.

Gumagamit ito ng mga high-strength chamber filter plates at stable hydraulic system upang maisakatuparan nang lubusan solid-liquid separation, lubos na binabawasan ang dami ng putik at pinababa ang gastos sa pagtatapon. Ang buong makina ay ganap na sumusuporta awtomatikong operasyon kabilang ang pagsasara ng plato, pagpapakain, pagsasala, paghila ng plato at paglabas ng cake, na may simple pagpapanatili at matatag na pagganap.

Nagbibigay kami ng customized na lugar ng pag-filter, laki ng plate at control mode upang matugunan magkaiba mga kapasidad sa paggamot ng dumi sa munisipyo at mga kondisyon ng site.

Mga Detalye ng Produkto

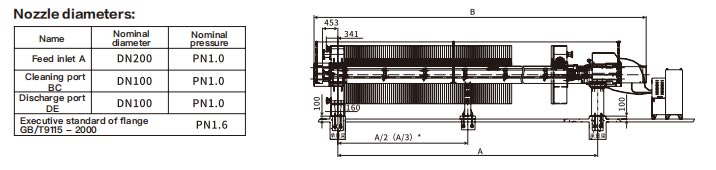

1. Detalye ng Nozzle at Pipeline

● Feed inlet A: DN200, Nominal pressure PN1.0

● Paglilinis ng port BC: DN100, Nominal pressure PN1.0

● Discharge port DE: DN100, Nominal pressure PN1.0

● Flange standard: GB/T9115-2000, PN1.6

● Tinitiyak ng malaking kalibre ng feed inlet ang maayos na pagpapakain ng putik ng munisipyo na may mataas na nilalaman, na epektibong umiiwas pagbara sa mahabang panahon na patuloy na operasyon. Ang standardized na paglilinis at discharge port ay gumagawa ng pipeline maintenance at residue discharge mas maginhawa.

2. Mga Detalye ng Structural Dimension

● Dimensyon ng pag-install sa harap: 453mm / 341mm

● Taas ng feed inlet center: 160mm

● Taas ng suporta sa ibaba: 100mm

● Footing distance: A; Kabuuang haba: B

● Intermediate na posisyon ng suporta: A/2 (A/3) para sa mga malalaking modelo

● Ang makatwirang layout ng taas ay tumutugma sa kumbensyonal na lugar ng pag-install ng halaman ng dumi sa alkantarilya. Multi-point intermediate na suporta mapahusay ang katatagan ng frame, na pumipigil sa pagpapapangit sa ilalim ng pangmatagalang mabigat na mga kondisyon sa pagtatrabaho.

3. Mga Pangunahing Teknikal na Parameter (Mula sa Pagguhit at Kondisyon sa Paggawa ng Munisipyo)

● Presyon ng pag-filter: ≤0.6MPa

● Temperatura sa pagtatrabaho: -10~90 ℃

● Max hydraulic protection pressure: 29MPa

● Max hydraulic compaction pressure: 25MPa

● Pinakamabisang stroke ng oil cylinder: 750mm

● Nominal diameter ng compaction oil cylinder: 320mm

● Hydraulic station motor power: 4.0+2.2KW

● Ang high-pressure stable na hydraulic system ay nagbibigay ng pangmatagalang puwersa sa pagpisil, na angkop para sa 24 na oras na tuluy-tuloy na pag-dewatering ng municipal sludge na may mataas na organikong bagay at pinong particle.

4. Mga Detalye ng Material at Structural Design

● Filter plate: Reinforced polypropylene chamber filter plate, mataas na pressure resistance, anti-aging, hindi madaling deform sa ilalim ng matagal na municipal sludge corrosion.

● Frame: Heavy-duty carbon steel frame na may anti-rust paint treatment, malakas na load-bearing capacity, stable sa pangkalahatan istraktura.

● Filter cloth: Espesyal na anti-clogging na filter cloth para sa municipal sludge, mataas na water permeability, hindi madaling harangan sa pamamagitan ng mga pinong organikong particle.

● Hydraulic system: Mga selyadong hydraulic component, stable na pressure output, mababang failure rate.

5. Mga Detalye ng Proseso ng Paggawa

● Ang hydraulic system ay pinipilit nang mahigpit ang mga plato ng filter upang bumuo ng mga selyadong silid ng filter.

● Ang municipal sludge ay ibinobomba sa mga silid sa pamamagitan ng DN200 na malaking-kalibre na feed inlet.

● Sa ilalim ng matatag na presyon ng pag-filter, naisasakatuparan ang paghihiwalay ng solid-liquid; ang filtrate ay dumadaloy palabas sa pamamagitan ng mga discharge port.

● Pagkatapos ng pagsasala, awtomatikong binubuksan ang mga plato ng filter, nahuhulog ang tuyong filter na cake.

● Ang regular na paglilinis sa pamamagitan ng paglilinis ng mga port ay nagpapanatili sa kagamitan na makinis para sa pangmatagalang operasyon.

6. Mga Highlight sa Disenyo na Naka-orient sa Munisipyo

● Ang malaking kalibre ng feed inlet ay umaangkop sa high-viscosity municipal sludge

● Multi-support frame design para sa mahabang panahon na tuluy-tuloy na operasyon

● Istruktura na mababa ang pagpapanatili, binabawasan ang gastos sa pagpapatakbo ng planta ng dumi sa alkantarilya

Mga standardized na port para sa madaling koneksyon sa sistema ng pipeline ng paggamot sa dumi sa alkantarilya

Pagtutukoy ng Parameter

Tandaan:Ang mga item na may "*" ay nangangahulugang pagkakaroon ng isang pares ng mga intermediate na suporta.

※ Ang mga parameter na ito ay para lamang sa sanggunian sa pagpili ng modelo; para sa tumpak na data, mangyaring sumangguni sa mga guhit ibinigay.

Prinsipyo sa Paggawa

Ang Municipal Sewage Chamber Filter Press ay gumagamit ng hydraulic compression + pressure feeding filtration principle sa mapagtanto ang mahusay na solid-liquid separation ng urban sewage sludge, na nakumpleto sa apat na tuloy-tuloy na hakbang.

1. Filter Plate Compression at Chamber Formation

Ang hydraulic system ay nagtutulak sa oil cylinder upang itulak ang tail plate pasulong, na mahigpit na pinipiga ang lahat ng chamber filter mga plato sa pagitan ng head plate at tail plate. Ang mga selyadong guwang na silid ng filter ay nabuo sa pagitan ng katabing filter mga plato, na nagbibigay ng saradong espasyo para sa pagsasala ng putik.

2. Pagpapakain ng Putik at Paunang Pagsala

Ang municipal sludge ay ibinobomba sa bawat filter chamber sa pamamagitan ng malaking kalibre ng DN200 feed inlet. Sa ilalim ng matatag na pagpapakain presyon, ang tubig sa putik ay tumagos sa filter na tela at umaagos palabas mula sa likidong saksakan, habang ang mga solidong particle ay hinarang ng filter na tela at unti-unting naipon sa loob ng mga silid upang bumuo ng filter na cake.

3. Deep Filtration at Cake Formation

Sa patuloy na pagpapakain, unti-unting lumalapot ang filter na cake. Ang high-pressure hydraulic system ay nagpapanatili ng matatag puwersa ng compression upang matiyak ang mahigpit na sealing ng mga plato ng filter. Mga pinong organikong particle at suspendido na solid sa munisipyo ang putik ay ganap na nakulong, na nakakamit ng masusing pag-dewater sa ilalim ng patuloy na presyon.

4. Awtomatikong Plate-Pulling at Filter Cake Discharge

Pagkatapos ng pagsasala, binawi ng hydraulic system ang silindro ng langis. Ang plate-pulling device ay kumukuha ng filter isa-isang bumukas ang mga plato. Sa ilalim ng gravity, ang na-dewater na dry filter na cake ay awtomatikong nahuhulog, na nakumpleto ang isa na gumagana ikot. Ginagamit ang paglilinis ng mga port para sa regular na pag-flush ng residue upang maiwasan ang pagbara ng pipeline.

Ang mekanikal na istraktura ng pagsasala ng presyon ay lubos na naka-target sa high-organic, fine-particle na municipal sludge, na nagtatampok ng stable dewatering effect, low moisture filter cake at clear filtrate, perpektong nakakatugon sa urban sewage mga kinakailangan sa paggamot.

Mga Pag-iingat sa Paggamit ng Municipal Sewage Chamber Filter Press

1. Mga Pag-iingat Bago ang Operasyon

● Bago simulan ang Municipal Sewage Chamber Filter Press, suriin kung ang lahat ng mga plato ng filter ay maayos na nakaayos at ang filter na tela ay patag, buo at walang mga tupi o pinsala upang maiwasan ang pagtagas ng putik.

● Siyasatin ang antas ng hydraulic oil, kalidad ng langis at higpit ng pipeline ng Filter Press; lagyang muli ng langis o palitan ito kung lumala.

● Kumpirmahin ang feeding pump pressure ay stable; huwag simulan ang kagamitan na may walang laman na pagkarga sa mahabang panahon.

● Suriin ang electrical control system, mga sensor at emergency stop function upang matiyak ang normal na operasyon.

● Tiyakin na ang lahat ng paglilinis ng mga port at discharge port ay hindi nakaharang bago ang pagpapakain ng municipal sludge.

2. Pag-iingat sa panahon ng operasyon

● Mahigpit na kontrolin ang presyon ng pagpapakain sa loob ng na-rate na hanay (≤0.6MPa) upang maiwasan ang labis na presyon mula sa pagkasira filter plates at filter na tela ng Filter Press.

● Huwag pakainin ang malalaking dumi, matitigas na debris o malalaking particle para maiwasan ang pagharang sa DN200 feed inlet o scratching filter plates ng kagamitan.

● Subaybayan ang konsentrasyon ng putik; magdagdag ng flocculant nang makatwirang para sa high-organic na municipal sludge upang mapabuti ang pagsasala kahusayan.

● Panatilihin ang tuluy-tuloy at matatag na operasyon; iwasan ang madalas na start-stop na nakakaapekto sa dewatering stability.

● Obserbahan ang mga pagbabago sa presyon at kondisyon ng pagsasala sa real-time; ihinto agad ang operasyon kung may leakage o abnormal nangyayari ang presyon.

● Huwag hawakan ang mga gumagalaw na bahagi tulad ng pull-plate trolley, chain at gear habang awtomatikong tumatakbo.

3. Pag-iingat pagkatapos ng operasyon at Pang-araw-araw na Pagpapanatili

● Malinis na filter na tela, filter chamber at lahat ng port ng Filter Pindutin nang maigi pagkatapos ng bawat batch upang alisin natitirang putik ng munisipyo at organikong dumi, na pumipigil sa pagbabara at amoy.

● Panatilihing malinis ang hydraulic system, pigilan ang dumi sa alkantarilya na pumasok sa hydraulic oil upang maiwasan ang kaagnasan ng bahagi.

● Regular na suriin ang frame, bolts at suporta; higpitan ang mga maluwag na bahagi upang mapanatili ang katatagan ng istruktura ng kagamitan.

● Palitan ang pagod na filter na tela at aging seal sa oras upang matiyak ang pangmatagalang matatag na pagganap ng Municipal Sewage Chamber Filter Press.

● Panatilihing tuyo at maaliwalas ang kagamitan; huwag hayaang ibabad ng corrosive na dumi sa alkantarilya ang frame nang mahabang panahon.

4. Kaligtasan at Pangmatagalang Pag-iingat sa Paggamit

● Mahigpit na sundin ang mga detalye ng kaligtasan sa kuryente; putulin ang supply ng kuryente sa panahon ng pagpapanatili ng Filter Press.

● Huwag isaayos ang hydraulic pressure at mga parameter ng programa nang basta-basta nang walang propesyonal na patnubay.

● Gumagana sa loob ng hanay ng temperatura ng pagtatrabaho na -10 ℃ ~ 90 ℃; maiwasan ang sobrang temperatura na operasyon.

● Para sa pangmatagalang shutdown, linisin nang maigi ang lahat ng bahagi, alisan ng tubig ang natitirang tubig at gawin ang anti-rust treatment.

Bakit Pumili ng SINOU?

1. Propesyonal na Municipal-Oriented Customized na Disenyo

Ang aming municipal sewage chamber filter press ay espesyal na na-optimize para sa high-organic, fine-particle at viscous urban dumi ng dumi sa alkantarilya. Ang malaking-kalibre na DN200 feed inlet at pinalawak na mga channel ng daloy ay epektibong nakakapigil sa pagbara tumutugma sa mga gumaganang katangian ng mga munisipal na sewage treatment plant.

2. Matatag na High-Pressure Performance at Maaasahang Dewatering Effect

Nilagyan ng high-pressure hydraulic system (max compaction pressure 25MPa), ang aming produkto ay nagpapanatili ng matatag puwersang pinipiga para sa 24 na oras na tuluy-tuloy na operasyon. Tinitiyak nito ang low-moisture filter cake at clear filtrate, na nakakatulong Ang mga halaman ng dumi sa alkantarilya ay patuloy na nakakatugon sa mahigpit na mga pamantayan sa paglabas sa kapaligiran.

3. Matibay na Materyal at Mahabang Buhay ng Serbisyo

Gumagamit kami ng thickened reinforced polypropylene filter plates at heavy-duty anti-corrosion steel frame para sa produkto. Ang buong makina ay lumalaban sa sludge corrosion at structural deformation, na lubos na binabawasan ang pagpapalit at pagpapanatili gastos sa mga pangmatagalang proyekto ng munisipyo.

4. Ganap na Awtomatiko at Pagtitipid sa Paggawa na Operasyon

Sinusuportahan ng aming filter press ang intelligent na awtomatikong kontrol ng PLC, kabilang ang pagsasara ng plato, pagpapakain, pagsala, plato paghila at paglabas ng cake. Binabawasan nito ang manu-manong interbensyon, pinapababa ang mga gastos sa paggawa at pinapabuti ang kabuuang dumi sa alkantarilya kahusayan sa paggamot.

5. Mahigpit na Inspeksyon sa Kalidad at Standardized na Produksyon

Ang bawat produkto ay sumasailalim sa full-load pressure test, sealing test at electrical safety test bago ihatid. Lahat sumusunod ang mga produkto sa mga internasyonal na pamantayang pang-industriya, na may kumpletong mga ulat sa pagsubok at mga sertipikasyon.

6. Kumpletuhin ang After-Sales Support at Project Experience

Mayroon kaming mayamang praktikal na karanasan sa mga proyekto ng munisipal na dumi sa alkantarilya sa buong mundo. Nagbibigay kami ng on-site na gabay sa pag-install, pagsasanay sa pagpapatakbo, supply ng mga ekstrang bahagi at pangmatagalang teknikal na serbisyo pagkatapos ng pagbebenta para sa Filter Press.

7. Cost-Effective at Mature na Solusyon

Kung ikukumpara sa mga pagpindot sa filter ng lamad, ang aming filter press ay may mas mababang gastos sa pagbili at pagpapatakbo, matatag na pagganap at mas simpleng pagpapanatili. Ito ang pinaka-cost-effective na solid-liquid separation solution para sa munisipal na dumi sa alkantarilya paggamot.

Halimbawang Patakaran

HINDI kami nagbibigay ng mga sample o trial machine. Ang aming Municipal Sewage Chamber Filter Press ay kabilang sa malakihang kagamitang pang-industriya na may malaking volume, mabigat na timbang, mataas na gastos sa produksyon, at customized na configuration. Hindi ito maaaring gawin o dalhin bilang isang maliit na sample.

Upang kumpirmahin ang kalidad, maaari mong suriin ang aming:

● CE certification

● Ulat sa pagsubok ng UL 508

● Factory production video

● On-site na video ng pagpapatakbo

● Nakumpleto ang mga kaso ng proyektong dumi sa alkantarilya ng munisipyo

● Third-party na inspeksyon bago ipadala

Sinusuportahan namin ang on-site na factory inspection, online na live broadcast inspection, at third-party na inspeksyon para matiyak ang produkto ang kalidad ay nakakatugon sa iyong mga kinakailangan sa proyekto.

Mga Karaniwang Problema at Solusyon

1. Paglabas ng putik sa pagitan ng mga filter plate

● Sanhi: Filter na tela na nakatiklop o nasira; hindi ganap na sarado ang mga plato ng filter; masyadong mataas ang presyon ng pagpapakain.
● Solusyon: Muling i-install ang filter na tela na patag; palitan ang nasirang tela; suriin ang haydroliko na presyon; bawasan ang feeding pressure ng pindutin ang filter.

2. Ang tela ng filter o feed port ay madaling nabara

● Sanhi: Ang municipal sludge ay may mga pinong organikong particle, mataas ang lagkit, o hindi sapat na flocculant.
● Solusyon: Magdagdag ng flocculant nang maayos; regular na malinis na filter na tela; gumamit ng espesyal na anti-clogging na tela ng filter para sa filter pindutin.

3. Salain ang moisture ng cake na masyadong mataas

● Sanhi: Hindi sapat na presyon ng pagpindot; maikling oras ng pagsasala; telang pansala na barado o sira na.
● Solusyon: Taasan ang presyon sa pagtatrabaho; pahabain ang oras ng pagsasala; linisin o palitan ang filter na tela ng Municipal Sewage Chamber Filter Press.

4. I-filter ang malabo at hindi malinaw

● Sanhi: Nasira ang tela ng filter; pagkabigo sa sealing; nasira ang filter plate.
● Solusyon: Palitan ang sirang filter na tela; suriin ang mga bahagi ng sealing; ayusin o palitan ang mga filter plate ng filter press.

5. Hydraulic system walang pressure o mabagal na pagkilos

● Sanhi: Mababang antas ng langis ng haydroliko; pagtagas ng langis; ang mga bahagi ng haydroliko ay nasira o may sira.
● Solusyon: Maglagay muli ng hydraulic oil; suriin at ayusin ang pagtagas; palitan ang mga sira na bahagi ng filter press.

6. Awtomatikong operasyon abnormal o cycle natigil

● Sanhi: Maling pagkakahanay ng sensor; error sa parameter ng programa; hindi matatag na suplay ng kuryente.
● Solusyon: Ayusin ang posisyon ng sensor; i-reset ang control program; tiyakin ang matatag na boltahe para sa filter press.

7. I-filter ang cake mahirap awtomatikong i-drop

● Sanhi: Masyadong malagkit ang slurry; mababang epekto ng dewatering; pag-iipon ng tela ng filter.
● Solusyon: I-optimize ang epekto ng flocculation; pahabain ang oras ng pagpindot; palitan ang anti-sticking filter cloth ng filter press.

8. Masyadong malaki ang ingay o vibration ng kagamitan

● Sanhi: Hindi pantay ang pundasyon; maluwag ang bolts; gumagalaw na mga bahagi na hindi maganda ang lubricated.
● Solusyon: I-level ang lugar ng pag-install; higpitan ang pag-aayos ng mga bolts; mag-lubricate ng mga gumagalaw na bahagi ng filter press.

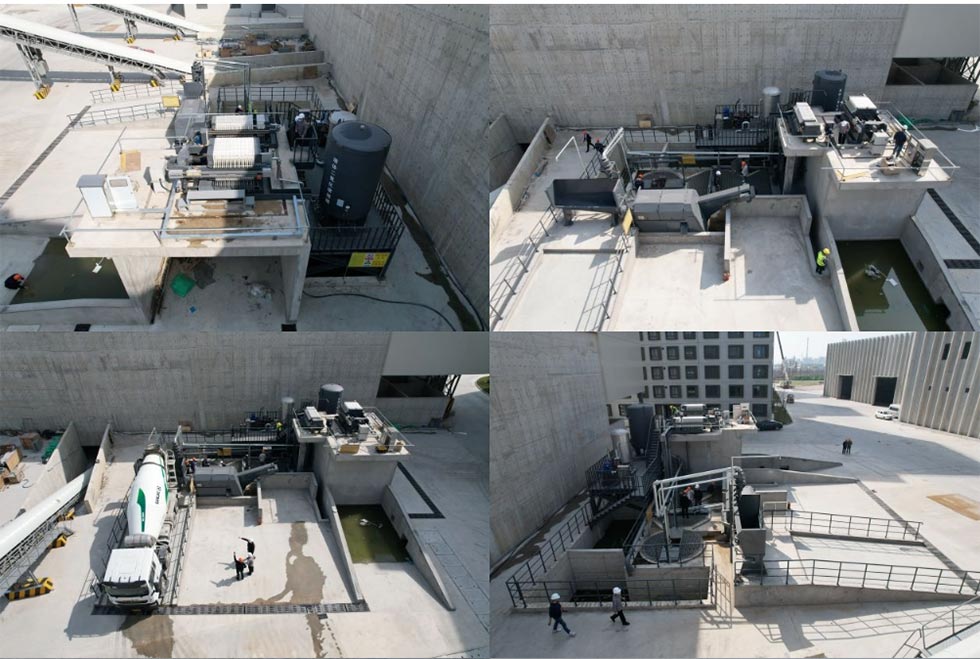

Kaso ng Proyekto: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Background ng Proyekto

Ang Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. ay isang pangunahing negosyo na nakikibahagi sa precast konkretong bahagi, komersyal na kongkreto, at paggawa ng mga bagong materyales sa gusali. Sa panahon ng malakihang produksyon, a malaking halaga ng construction slurry, concrete wastewater, at mixing residue ay nabuo, na nagtatampok ng mataas na lagkit, mga pinong particle, at mataas na mga kinakailangan para sa paglabas ng proteksyon sa kapaligiran. Ang customer ay nangangailangan ng isang kuwadra, mahusay, at ganap na awtomatikong solid-liquid separation solution upang matugunan ang on-site na proteksyon sa kapaligiran at pangangailangan sa produksyon.

2. Solusyon sa Kagamitan

Ibinigay namin ang customized na Municipal Sewage Chamber Filter Press para sa customer, na espesyal na na-optimize para sa konstruksiyon at kongkretong slurry.

● Matatag na istraktura ng pagsasala ng silid, na angkop para sa pangmatagalang tuluy-tuloy na operasyon

● Malaking kalibre ng feed port at anti-clogging na disenyo upang maiwasan ang pagbara na dulot ng mga pinong particle

● Ganap na awtomatikong kontrol upang mabawasan ang manu-manong operasyon

● Stable dewatering effect, mababang filter na moisture ng cake, maginhawa para sa transportasyon at pagtatapon

3. Mga Resulta ng Proyekto

1. Naisakatuparan ang mahusay na paghihiwalay ng solid-liquid; filtrate clear at magagamit muli, nakakatugon sa mga pamantayan sa paglabas sa kapaligiran

2. Mabisang nabawasan ang kahalumigmigan ng filter ng cake, makabuluhang nabawasan ang volume, binabawasan ang gastos sa pagtatapon

3. 24 na oras na matatag na operasyon, na tumutugma sa high-intensity production ritmo ng construction material base

4. Simpleng operasyon at mababang rate ng pagkabigo, na kinikilala ng produksyon ng customer at proteksyon sa kapaligiran mga kagawaran

4. Halaga ng Proyekto

Ipinapakita ng proyektong ito na ang aming filter press ay may mahusay na kakayahang umangkop at katatagan sa construction, precast component, at commercial concrete production scenario. Nakakatulong ito sa malalaking construction material nakamit ng mga negosyo ang berdeng produksyon, binabawasan ang presyon sa kapaligiran, at pinapabuti ang mga benepisyong pang-ekonomiya.
