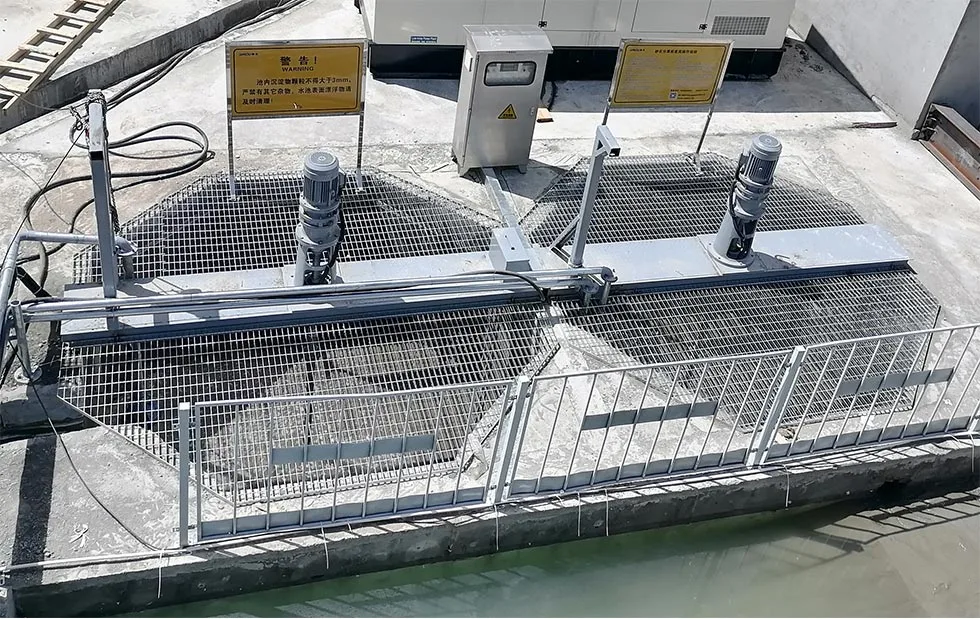

Pagpi-print at Pagtitina ng Wastewater Tank Mixer Agitator

Ang SINOU ay isang makaranasang tagagawa na tumutuon sa mga kagamitan sa pagprotekta sa kapaligiran ng tela ng wastewater, na nagbibigay tailor-made Printing at Dyeing Wastewater Tank Mixer Agitator para sa pandaigdigang pag-print, pagtitina at pagtatapos ng tela mga pabrika.

Binuo na naglalayon sa mga pangunahing punto ng sakit ng pag-print ng wastewater: maraming cotton/polyester short fiber, variable pH (4~12), high-concentration dye sludge at madaling equipment winding corrosion.

Nilagyan ng anti-fiber winding curved impeller, double silicon carbide mechanical seal at opsyonal na variable frequency drive system, ang aming Napagtanto ng agitator ang homogenous na paghahalo ng ahente ng pag-decolor, flocculant at raw dye wastewater, iniiwasan ang ilalim ng tangke mud crust at ino-optimize ang biochemical treatment efficiency.

Kino-customize namin ang materyal ng baras, laki ng impeller, anti-corrosion grade at installation form ayon sa aktwal na komposisyon ng wastewater upang malutas ang sari-saring pag-print at pagtitina mga problema sa paggamot ng dumi sa alkantarilya.

Mga Detalye ng Produkto

1. Eksklusibong Anti-Winding Curved Impeller

(1) Magpatibay ng streamline gap curved blade na eksklusibo para sa textile staple fiber; ang espesyal na disenyo ng arc gap ay umiiwas sa pag-ikot ng cotton, polyester, wool short fiber na karaniwan sa pag-print ng wastewater.

(2) Opsyonal na tatlong materyal na grado: SUS304 hindi kinakalawang na asero, SUS316L mataas na acid-lumalaban hindi kinakalawang na asero, natural rubber lined alloy para sa high-chloride dye wastewater; ang gilid ng talim ay lumapot ng 3–5mm upang pigilan ang patuloy na paglilinis ng pigment particle at dyestuff residue.

(3) Na-optimize sa pamamagitan ng CFD fluid simulation upang bumuo ng spiral three-dimensional circulating flow, mas malaking flow rate na may mas mababang paglaban sa pag-ikot, tumutugma sa variable na konsentrasyon ng putik ng pasulput-sulpot na drainage ng pag-print.

2. Pinagsamang Forged Anti-Corrosion Stirring Shaft

(1) Buong one-step forging processing, walang welding seam sa shaft body para maiwasan ang crack corrosion sa ilalim ng alternating acid-alkali PH(4~12) medium ng pangulay.

(2) SUS316L solid shaft bilang karaniwang opsyon para sa karamihan ng mga pabrika ng pag-print; magagamit para sa customized na Hastelloy shaft high-chloride salt-containing reactive dye wastewater.

(3) Precision mirror polishing sa panlabas na ibabaw, bawasan ang pigment adhesion at friction abrasion mula sa suspended fine solid particle, lubos na nagpapalawak ng buhay ng serbisyo sa ilalim ng pangmatagalang paglulubog.

3. Double Silicon Carbide Mechanical Seal Assembly

(1) Double-end hard alloy silicon carbide double sealing structure, iba sa single rubber seal ng ordinary agitator; lumalaban sa erosion ng printing auxiliary, surfactant at pigment fine grit.

(2) Fluorine rubber pangalawang auxiliary ring sa halip na karaniwang nitrile rubber, epektibong maiwasan ang pagtanda sa malakas na alkaline dye alak kaagnasan.

(3) Hatiin ang detachable sealing na disenyo, gawin ang on-site na solong piraso na kapalit nang hindi binababa ang buong baras at impeller, i-save ang maintenance labor cost para sa pag-print workshop.

4. Selyadong Low-Noise Reducer Yunit

(1) Ganap na sarado na oil-immersed gear reducer, dustproof at anti-dye vapor corrosion, internal gear ay gumagamit ng quenching haluang metal na bakal para sa mataas na output ng torque kapag hinahalo ang high-viscosity concentrated dye sludge.

(2) Independent oil storage chamber na may anti-leakage gasket, maiwasan ang pagpasok ng wastewater steam sa lubricating langis upang maging sanhi ng kalawang ng gear at abnormal na pagkasira.

(3) Compact na layout, i-save ang installation space para sa lumang printing factory pool reconstruction na may makitid na edge space.

5. IP55/IP68 Class Custom Outdoor Motor

(1) Standard na IE3 high-efficiency na motor, opsyonal na IE4 permanent magnet na energy-saving na modelo para sa pagbabawas ng carbon pag-upgrade ng malakihang pagtitina na pang-industriya na parke; insulation grade F upang iakma ang mataas na temperatura na mahalumigmig na workshop kapaligiran.

(2) Double-layer sealed motor shell na may anti-corrosion coating sa panlabas na ibabaw; wiring port na nilagyan ng hindi tinatablan ng tubig at anti-dye-fog na rubber plug, opsyonal na explosion-proof na EX motor para sa pagawaan ng pag-print na may volatile basurang gas ng organic dyestuff.

(3) Independiyenteng istraktura ng pagwawaldas ng init upang maiwasan ang sobrang pag-init sa ilalim ng biglaang labis na karga mula sa puro pag-agos ng putik sa panahon ng sentralisadong cloth washing shift.

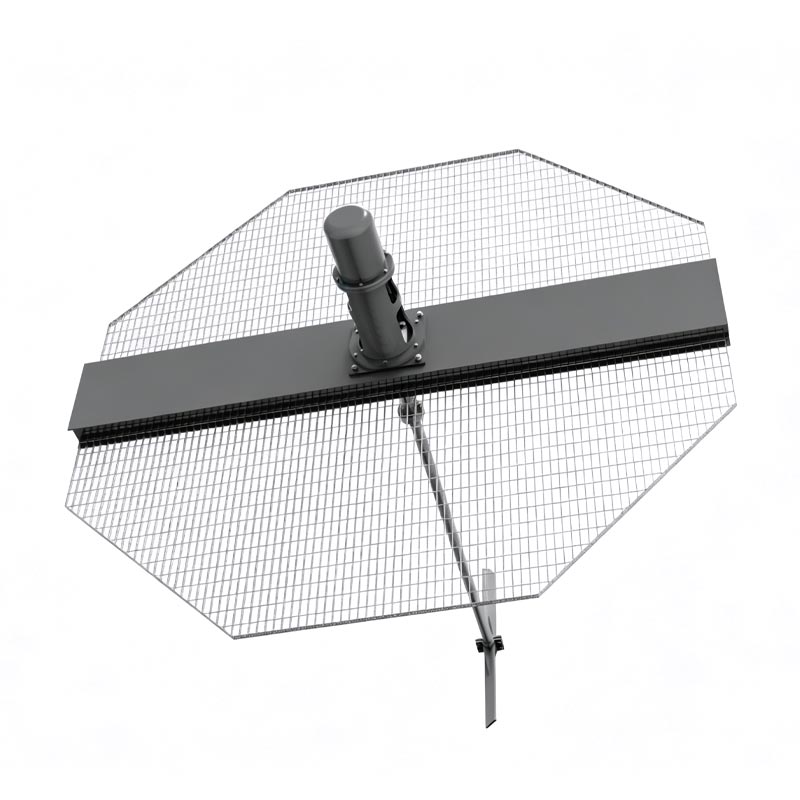

6. Multi-Style Adjustable Installation Bracket

(1) Tatlong opsyonal na mounting frame: side wall hanging bracket, itaas na vertical fixed bracket, nakalubog na gabay sa pag-angat rail bracket, malayang iangkop ang rectangular regulateing tank, round closed sludge tank ng iba't ibang pabrika ng pag-print mga layout.

(2) Bracket base na gawa sa carbon steel na may heavy-duty na epoxy anti-corrosion coating o full stainless steel, nababagay na disenyo ng bolt hole upang i-fine-tune ang lalim ng immersion ng impeller ayon sa real-time na pagbabagu-bago ng antas ng tubig ng dye wastewater.

Ang lifting type bracket ay maaaring itaas ang buong basang bahagi mula sa tubig nang hindi inaalis ang tubig sa pool, na maginhawa para sa regular paglilinis ng hibla at inspeksyon ng bahagi.

Teknikal na Parameter

FAQ

1.Q: Maaari bang gumana ang agitator na ito sa ilalim ng malakas na acid at alkaline dye wastewater na may PH 4–12?

● A: Oo. Pumili ng SUS316L shaft + fluororubber seal configuration; Ang bersyon na may linya ng goma ay magagamit para sa mas mataas chloride wastewater upang maiwasan ang pinsala sa kaagnasan.

2.Q: Ang curved impeller ba ay talagang anti-winding para sa cotton at polyester short fibers?

● A: Ang espesyal na binuo na gap curved blade ay lubos na nakakabawas sa fiber wrapping. Kung ikukumpara sa mga straight-blade mixer, Ang dalas ng paglilinis ay bumaba ng higit sa 70% sa mga pabrika ng pag-print.

3.Q: Maaari ko bang i-install ang makina sa mga umiiral nang lumang wastewater pool nang walang civil modification?

● A: Ang side wall hanging bracket ay hindi nangangailangan ng kongkretong pagbabago ng pundasyon, perpekto para sa lumang planta ng pag-print mga proyekto sa pagsasaayos na may limitadong espasyo.

4.Q: Paano kung biglang tumaas ang konsentrasyon ng wastewater sludge sa panahon ng sentralisadong produksyon?

● A: Ang opsyonal na conversion ng dalas ng VFD ay nagsasaayos ng bilis nang flexible upang maiwasan ang sobrang karga ng motor; kino-configure din namin ang labis na karga awtomatikong proteksyon sa loob ng control cabinet.

5.Q: Gaano katagal ang buhay ng serbisyo ng mechanical seal sa dye wastewater?

● A: Ang double silicon carbide + fluororubber seal ay karaniwang tumatagal ng 8–12 buwan sa ilalim ng normal na mga kondisyon sa pagtatrabaho, marami mas mahaba kaysa sa ordinaryong rubber seal.

6.Q: Sinusuportahan ba ng modelong ito ang panlabas na open-air installation sa maulan na bakuran ng pabrika?

● A: Standard IP55 motor, opsyonal na IP68 na ganap na selyadong istraktura upang iangkop ang mahalumigmig at maulan na kapaligiran sa labas ng workshop.

7.Q: Maaari bang makipagtulungan ang kagamitan sa decolorant dosing machine at filter press?

● A: Perpektong pagtutugma sa awtomatikong dosing system at sludge filter press upang bumuo ng kumpletong pag-print ng wastewater daloy ng paggamot.

8.Q: Ano ang panahon ng warranty ng Pagpi-print at Pagtitina ng Wastewater Tank Mixer Agitator?

● A: Isang taong buong warranty ng makina; maaaring mapalitan ng walang bayad ang mga di-artipisyal na nasira na mga ekstrang bahagi sa loob termino ng warranty.

Mga Pag-iingat sa Paggamit ng Pagpi-print at Pagtitina ng Wastewater Tank Mixer Agitator

1. Pre-operation Inspection bago ang Startup

(1) Mahigpit na suriin ang antas ng likido: Ang impeller ng Printing at Dyeing Wastewater Tank Mixer Agitator ay dapat na ganap na lubog sa tubig ng hindi bababa sa 200mm; ang dry running na walang sapat na likido ay mabilis na makakasira ng double silicon carbide mekanikal na selyo.

(2) Linisin ang mga lumulutang na sari-saring bagay: Alisin ang ibabaw na lumulutang na cotton staple fiber, mga tirang scrap ng tela at napakalaking dyestuff humaharang sa paligid ng lugar ng impeller, maiwasan ang pag-jamming ng talim pagkatapos magsimula.

(3)Pagsusuri ng circuit: Kumpirmahin na buo ang mga wiring ng control cabinet, walang maluwag na terminal na dulot ng pagawaan ng planta sa pag-print panginginig ng boses; suriin ang setting ng parameter ng VFD na tumutugma sa kondisyon ng putik sa lugar.

2. Startup at Running Management

(1) I-adopt muna ang low-speed startup para sa frequency conversion type Printing at Dyeing Wastewater Tank Mixer Agitator, unti-unting itaas ang rate ng pag-ikot ng bilis upang maiwasan ang agarang labis na karga mula sa siksik na tangke sa ilalim na putik.

(2) Panatilihin ang patuloy na pagtakbo sa panahon ng factory centralized printing production; iwasan ang madalas na paulit-ulit na pagtigil sa pagsisimula, ang madalas na pagsisimula ay madaling nagiging sanhi ng sobrang pag-init ng motor at deformation ng shaft fatigue.

(3) Regular na obserbahan ang tumatakbong estado: Subaybayan ang temperatura ng motor, vibration ng kagamitan at pagtagas ng sealing; huminto operasyon kaagad kapag lumitaw ang abnormal na ingay o likidong tumutulo mula sa bahagi ng seal.

(4)Isaayos ang bilis ng pag-ikot nang makatwirang ayon sa real-time na kalidad ng tubig: Palakihin ang bilis kapag wastewater fiber & tumataas ang konsentrasyon ng putik; bawasan ang idle speed sa panahon ng low-drainage non-production period para makatipid ng power consumption.

3. Medium at Chemical Environment Control

(1) Iwasan ang biglaang pagbabagu-bago ng PH ng wastewater pool; direktang pagdaragdag ng puro acid/alkali na hilaw na materyal malapit sa posisyon ng pag-install ay ipinagbabawal upang maiwasan ang lokal matinding kemikal na kaagnasan sa mga bahaging nakalubog.

(2) Kapag naglilinis ng tangke na may malakas na ahente ng paglilinis ng oxidizing, paikliin ang patuloy na oras ng operasyon ng kagamitan, ang mataas na oxidant na likido ay magpapabilis sa pagtanda ng mga bahagi ng fluororubber sealing.

4. Regular na Pang-araw-araw at Pana-panahong Pagpapanatili

(1) Pang-araw-araw na gawain: Linisin ang natitirang sugat ng hibla sa curved impeller surface tuwing 7~10 araw, maiwasan ang pagpapalapot ng hibla nakakaapekto sa kahusayan ng paghahalo at pagtaas ng pagkarga.

(2) Buwanang inspeksyon: Suriin ang higpit ng mounting bracket bolts at shaft connection; suriin kung ang posisyon ng selyo may trace dyestuff seepage.

(3)Semi-taunang maintenance: Palitan ang pagtanda ng fluororubber na auxiliary sealing ring; polish menor de edad gasgas sa pagpapakilos baras na dulot ng mga particle ng pigment upang maprotektahan ang pangunahing baras na anti-corrosion layer.

(4) Pangmatagalang shutdown (mahigit 15 araw): Ilabas ang mga bahaging nakalubog sa tubig sa pamamagitan ng pag-angat ng bracket, flush impeller at baras na may neutral na malinis na tubig upang hugasan ang natitirang dyestuff at pigment, mag-imbak pagkatapos ng pagpapatuyo ng hangin upang maiwasan ang pagkatuyo kemikal na kaagnasan.

5. Espesyal na Paalala sa Kundisyon sa Paggawa

(1)Para sa open-air outdoor installing Printing at Dyeing Wastewater Tank Mixer Agitator: Gawin ang hindi tinatagusan ng ulan na proteksyon para sa control cabinet sa malakas na tag-ulan, maiwasan ang pagpasok ng tubig-ulan na humahantong sa short circuit ng mga de-koryenteng bahagi.

(2) Explosion-proof customized na unit na ginagamit sa mga workshop na may pabagu-bago ng dyestuff gas: Mahigpit na ipagbawal ang pagtatanggal ng motor shell sa nasusunog na kapaligiran ng gas.

Sa mababang temperatura na taglamig: Painitin muna ang kagamitan na may mababang bilis na idle na tumatakbo sa loob ng 3~5 minuto bago ang pormal na operasyon sa iakma ang tumaas na lagkit ng malamig na dye sludge.

Paghahambing ng Produkto kumpara sa Mga Kakumpitensya

Pag-customize at Proseso ng Produksyon

Hakbang1: On-site na pangongolekta ng data at pagkumpirma ng teknikal na pamamaraan

Kinokolekta ng mga inhinyero ang mga pangunahing parameter sa site kabilang ang halaga ng pH ng wastewater, nilalaman ng staple fiber, sukat ng tangke, espasyo sa pag-install at kinakailangan sa anti-corrosion mula sa pag-print at pagtitina ng pabrika.

Pagsamahin ang natatanging high-fiber, alternating acid-alkali working condition ng pag-print ng wastewater upang magdisenyo ng naka-target na istraktura at tapusin ang customized pagsipi.

Kumpirmahin ang uri ng impeller, materyal ng baras (304/316L/rubber lining), motor protection grade at installation form kasama ng customer bago pumirma ng order.

Hakbang2: Simulation ng daloy ng CFD at na-optimize na disenyo ng pagguhit

Ang R&D team ay gumagamit ng CFD fluid simulation software para ma-optimize ang arc radian ng anti-winding curved impeller at shaft diameter, ayusin ang laki ng gap ng talim batay sa aktwal na hibla konsentrasyon, isyu tapos production drawing pagkatapos ng teknikal na pagsusuri.

Hakbang 3: Pagkuha ng hilaw na materyal at papasok na inspeksyon

Bumili ng customized na hindi kinakalawang na asero na blangko, bahagi ng silicon carbide seal, IE3/IE4 na may mataas na kahusayan na motor at haluang metal mga bahagi ng reducer para sa Pagpi-print at Pagtitina ng Wastewater Tank Mixer Agitator. Ang lahat ng nakalubog na hilaw na materyales ay pumasa sa acid-base pagbababad ng anti-corrosion test at inspeksyon sa laki bago mag-warehousing, tanggihan ang hindi kwalipikadong hilaw na stock upang maiwasan sa ibang pagkakataon pagkabigo ng kaagnasan.

Step4: CNC precision machining at anti-corrosion surface treatment

1. Ang pangunahing shaft ay gumagamit ng integral forging + CNC finish turning at mirror polishing para maalis ang welding crack na nakatago panganib;

2. Ang hindi kinakalawang na asero na impeller at mga accessories ay dumaan sa pag-aatsara ng passivation treatment; rubber-lined type parts adopt mataas na temperatura vulcanization anti-corrosion processing para sa malakas na kinakaing unti-unti wastewater;

3. Ang carbon steel mounting bracket ay pinahiran ng makapal na epoxy na anti-corrosion na pintura.

Hakbang 5: Component assembly at electrical pre-debugging

Ang mga propesyonal na manggagawa ay nag-assemble ng reducer, double silicon carbide mechanical seal, stirring shaft at anti-winding impeller na sumusunod sa pamantayan ng proseso ng pagpupulong ng Pagpi-print at Pagtitina ng Wastewater Tank Mixer Agitator. Para sa dalas mga modelo ng conversion, pre-set na mga parameter ng operasyon ng VFD na tumutugma sa pagbabago ng konsentrasyon ng wastewater sa pag-print sa workshop, kumpletong inspeksyon ng circuit.

Hakbang 6: Simulated dye wastewater load factory test

Ang bawat tapos na agitator ay sumasailalim sa 72-oras na tuloy-tuloy na simulation test sa lab na may self-prepared high-fiber acid-alkali sewage (gayahin ang tunay na pag-print ng wastewater). Suriin ang anti-fiber winding performance, sealing leakproofness, pagtaas ng temperatura ng motor at halaga ng vibration para magarantiya ang pagsunod sa disenyo pamantayan bago ihatid.

Hakbang 7: Anti-corrosion packaging at export na kargamento

Pahiran ng anti-rust grease ang nakalubog na bahagi ng metal, balutin ang mga pangunahing bahagi ng moisture-proof na plastic film; lugar kumpletong hanay ng mga kagamitan, mga ekstrang bahagi ng sealing at manual ng pagpapatakbo sa export plywood case upang maiwasan ang pinsala sa panahon ng malayuang transportasyong dagat para sa mga proyekto sa pag-imprenta sa ibang bansa.

Hakbang 8: After-sale na malayuang gabay at on-site commissioning

Magbigay ng online na gabay sa pag-install ng video para sa lahat ng mga kliyente; para sa bulk order at malaking overseas dyeing industrial park mga proyekto, ayusin ang mga teknikal na inhinyero sa site para sa pag-install ng debugging ng Printing at Dyeing Wastewater Tank Ang Mixer Agitator, samantala, nagsasanay sa mga operator sa pang-araw-araw na maintenance point na naglalayon sa dye wastewater na kapaligiran.

Hakbang 9: Panghabambuhay na after-sales follow-up service

Magpatupad ng 1-taong full machine warranty; magbigay ng gastos-presyo suplay ng mga ekstrang bahagi at serbisyo sa teknikal na pag-upgrade ng kagamitan sa buong buhay ng serbisyo.

Mga Item sa Inspeksyon at Data ng Pagsubok

1. Anti-winding Test

Kondisyon ng pagsubok: Dumi sa alkantarilya na naglalaman ng 320mg/L cotton at polyester short fiber, tuluy-tuloy na tumatakbo

72h resulta ng pagsubok: Pagpi-print at Pagtitina Wastewater Tank Mixer Agitator curved impeller has negligible fiber adhesion; walang nakaharang na talim, cycle ng paglilinis ≥7 araw. Ang ordinaryong tuwid na talim ay nag-iipon ng makapal na hibla sa loob ng 24h.

2. Anti-corrosion Immersion Test

Test liquid: PH=4 acidic dye liquid at PH=12 alkaline auxiliary liquid, ibabad ng 30 araw

● SUS316L shaft: Walang pitting corrosion, buo ang ibabaw

● SUS304 shaft: Bahagyang pagkawalan ng kulay sa ilalim lamang ng high chloride medium sample ng carbon steel na halatang kinakalawang at nabura sa ilalim ng parehong kondisyon.

3. Pagsusuri sa Paglabas ng Pagtatak

Buong lubog na tumatakbo sa loob ng 168h sa ilalim ng dye wastewater na naglalaman ng pigment fine particles Double silicon carbide seal ng Pagpi-print at Pagtitina ng Wastewater Tank Mixer Agitator: Zero liquid leakage sa posisyon ng shaft.

4. Pagsusuri sa Pagtaas at Pag-load ng Temperatura ng Motor

Full-load na tuloy-tuloy na operasyon sa ilalim ng high-viscosity dye sludge medium Pagtaas ng temperatura ng motor ≤38K, sa loob ng F-class pamantayan ng pagkakabukod; walang overheat alarm.

5. Pagsusulit sa Pagkakatulad ng Paghahalo

Pagsa-sample ng 5 posisyon ng tangke pagkatapos ng 30min na operasyon, makita ang pagkakaiba sa konsentrasyon ng gamot Error sa konsentrasyon ≤±4.2%, ganap na nakakatugon sa pag-print ng wastewater dosing homogenization na kinakailangan.

6. Pagtukoy sa Pagkonsumo ng kuryente

Parehong dami ng tangke at epekto ng paghahalo Ang aming agitator power saving rate: 21%~26% kumpara sa conventional common mixer.

7. Inspeksyon ng Panginginig ng boses

Na-rate ang bilis ng pagtakbo, vibration value ≤2.1mm/s, stable na operasyon nang walang abnormal na pag-iling.

Quality Inspection at Sample Policy

1. Pamantayan sa Pag-inspeksyon ng Kalidad ng Buong proseso

(1) Papasok na inspeksyon ng hilaw na materyal

Sinusuri ang lahat ng hindi kinakalawang na asero, sealing parts at motor sertipiko ng materyal; Ang mga pangunahing bahaging nakalubog ay pumasa sa acid-base immersion spot check bago imbakan, hindi kwalipikadong mga materyales ay direktang tinatanggihan.

(2) Semi-tapos na inspeksyon ng produkto

Suriin ang katumpakan ng shaft machining, impeller dimensional tolerance at surface anti-corrosion treatment effect habang produksyon.

(3) Tapos na ang inspeksyon ng pabrika ng produkto

Bawat unit ay kumukumpleto ng 72h simulated printing wastewater load test kabilang ang anti-winding, sealing, pagtaas ng temperatura at paghahalo ng pagganap bago ang paghahatid; isyu ng ulat ng inspeksyon ng pabrika.

(4)Random na spot check para sa maramihang mga order

5% random sampling mula sa bawat batch para sa paulit-ulit na pagsubok sa pagganap upang patatagin ang pangkalahatang kalidad.

2. Halimbawang Patakaran sa Serbisyo

● Walang libreng sample ng tapos na makina

Ang kumpletong agitator ay hindi maibibigay nang walang bayad dahil sa customized na anti-corrosion at espesyal na produksyon ng impeller gastos
