High Precision Industrial Pipeline Slurry Concentration Meter Para sa Wastewater Sludge Treatment Project

Ang SINOU ay isang dalubhasang tagagawa ng mga online na instrumento sa pagsubaybay sa kapaligiran, na nagbibigay ng customized na High Precision Industrial Pipeline Slurry Concentration Meter Para sa Wastewater Sludge Treatment Project para sa pandaigdigang municipal wastewater planta, electroplating wastewater station at pang-industriya na waste liquid disposal enterprise.

Pinaghalo ang binuong pag-target putik na naglalaman ng mga organikong dumi, pinong banlik at natitirang flocculant mula sa proseso ng paggamot sa dumi sa alkantarilya, lahat ay nabasa ang mga bahagi ay gumagamit ng karaniwang SUS304 na hindi kinakalawang na asero na may opsyonal na 316L/Titanium na pag-customize para sa kinakaing unti-unti na wastewater; Ang real-time na 4~20mA at RS485 na dalawahang signal ay kumokonekta sa wastewater central PLC cabinet upang ayusin ang dalas ng sludge pump at flocculant na awtomatikong nagdaragdag ng volume.

Nako-customize na diameter ng tubo, saklaw ng pagsukat at antas na hindi pa nabubuo sa pagsabog matalinong closed-loop sludge treatment system para sa buong prosesong pagtatapon ng wastewater.

Ano ang High Precision Industrial Pipeline Slurry Concentration Meter？

High Precision Industrial Pipeline Slurry Concentration Meter Para sa Wastewater Sludge Treatment Project ay isang propesyonal na inline online na instrumento sa pagsubaybay na independiyenteng binuo ng SINOU, espesyal na na-customize para sa full-process na konsentrasyon ng putik na tuloy-tuloy na pagtuklas ng mga munisipal na halaman ng dumi sa alkantarilya, pang-industriya na kemikal na wastewater mga istasyon at iba't ibang proyektong pang-inhinyero sa pagtatapon ng putik sa kapaligiran.

Iba sa unibersal na insertion-type konsentrasyon sensors sa merkado, ito ay dinisenyo bilang full-through flange pipeline pinagsamang istraktura upang maging direktang naka-mount sa mga pipeline ng sludge conveying, na gumagamit ng na-optimize na non-nuclear ultrasonic detection na prinsipyo walang radioactive na hazard, na napagtatanto ang walang patid na real-time na online na solidong pagsubok sa nilalaman ng activated sludge, thickened sludge, surplus sludge at mixed organic sludge na naglalaman ng fine silt, floating fiber at residual flocculant sa loob ng mga pipeline ng wastewater.

1. Core na Oryentasyon ng Disenyo at Layunin ng Disenyo

Ang High Precision Industrial Pipeline Slurry Concentration Meter Para sa Wastewater Sludge Treatment Project ay pinasadyang pag-target sa mga sakit na punto ng industriya ng wastewater sludge: mga bula na nabuo sa pamamagitan ng biochemical aeration, organic sludge adhesion, hindi matatag na pagbabagu-bago ng konsentrasyon na dulot ng silt sediment at madalas na pagbara ng pipeline.

Ito ay binuo para palitan ang tradisyunal na manual sampling at laboratory testing mode, output standard na 4~20mA at Mga digital na signal ng RS485 para i-dock sa wastewater plant central PLC control cabinet, awtomatikong nagli-link variable-frequency sludge feed pump at awtomatikong flocculant dosing system para bumuo ng closed-loop na intelligent sludge kontrol sa paggamot, patatagin ang kalidad ng pag-dewater ng putik, bawasan ang pagkonsumo ng kemikal at araw-araw na manu-manong gastos sa pagpapanatili para sa mga proyekto ng wastewater treatment.

2. Panimula ng Mekanismo ng Paggawa

Ang pangunahing teknolohiya sa pagsukat ay na-upgrade ang ultrasonic sound attenuation detection. Kapag ang wastewater sludge patuloy na dumadaloy sa full-bore na sukat na lukab ng instrumento, built-in na panloob na ultrasonic probe nagpapadala ng fixed-frequency na ultrasonic wave sa dumadaloy na daluyan; sinuspinde na mga organikong particle, silt at micro bubbles sa loob ng putik ay sumisipsip at nagkakalat ng ultrasonic na enerhiya, kinakalkula ng built-in na high-precision chip ang real-time na putik solidong halaga ng konsentrasyon sa pamamagitan ng pagsusuri sa attenuation degree ng sound velocity, na may independiyenteng temperatura at pressure compensation program na na-pre-calibrate sa panahon ng produksyon upang maalis ang error sa pagsukat na dala ng medium temperatura at pagbabagu-bago ng presyon ng pipeline.

Awtomatikong na-optimize ang self-learning anti-interference algorithm sinasala ang kaguluhan mula sa aeration microbubbles at maliit na organic fiber na natatangi sa dumi ng dumi sa alkantarilya, na tinitiyak ang pangmatagalang matatag na katumpakan ng pagsukat sa ilalim ng kumplikadong mga kondisyon sa pagtatrabaho ng wastewater.

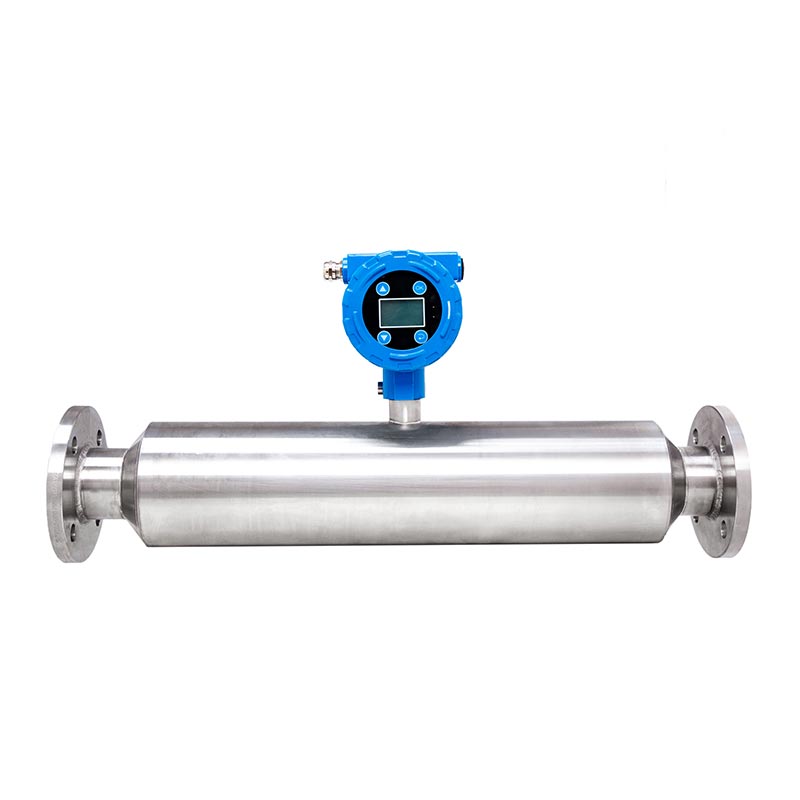

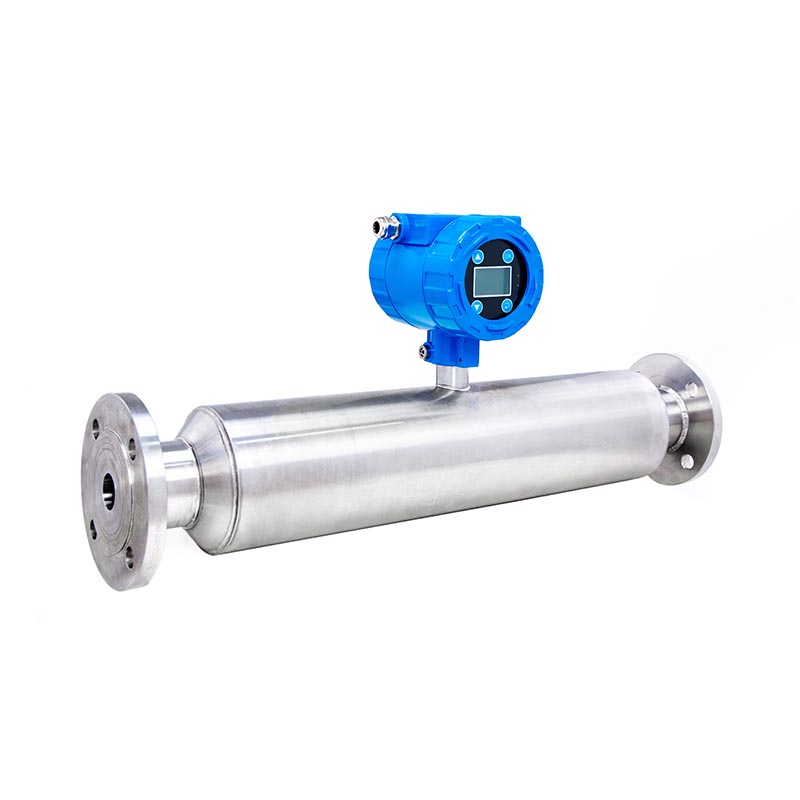

3. Structural at Material na Komposisyon

● Pangunahing sukat ng tube body: Buong straight-through na seamless na istraktura ng pipeline na walang panloob na patay na sulok, karaniwan thickened SUS304 stainless steel bilang default na basang materyal, opsyonal na SUS316L o titanium alloy na pag-customize para sa high-acid, high-alkali, oily kinakaing unti-unti pang-industriya wastewater putik; panloob na dingding na magagamit para sa pinong buli o ultra-mirror polishing para mabawasan ang organic sludge sticking at sediment deposition sa loob ng flow channel.

● Nangungunang integrated transmitter assembly: IP65 dustproof at waterproof digital display transmitter shell, cast aluminum standard housing, opsyonal na all-stainless steel anti-corrosion shell at explosion-proof Ex d customized shell para sa chemical workshop na may pabagu-bago ng isip na nakakapinsalang gas; nilagyan ng lokal na LED real-time na pagpapakita ng konsentrasyon screen at opsyonal na cloud data transmission module para sa malayuang makasaysayang pag-iimbak at pag-export ng data.

● Naka-built-in na precision sensing core: Ganap na nakalubog sa ultrasonic sensing component na paunang binuo sa loob ng pipe cavity, lahat Ang mga elektronikong sangkap ay pumasa sa mataas na mababang temperatura na pagsubok sa pagtanda bago ang pagpupulong upang mapabuti ang kakayahang umangkop sa kapaligiran.

4. Pangunahing Mga Sitwasyon ng Application

Malawak itong naka-install sa return activated sludge pipeline, thickener outlet pipeline, dewatering feeding pipeline ng mga munisipal na domestic sewage plant, pati na rin ang natitirang putik na nagdadala ng pipeline ng electroplating, paggawa ng serbesa ng pagkain, fine chemical wastewater treatment stations at river dredging sludge centralized disposal projects, serving full-chain sludge concentration monitoring mula sa sludge thickening, conveying to final dewatering treatment.

5. Core Functional Value para sa Mga End User

Kanselahin ang araw-araw na paulit-ulit na manu-manong sampling at lab density inspeksyon, lubos na makatipid sa on-site testing labor cost;

Napagtanto ang awtomatikong pagsasaayos ng bilis ng bomba ayon sa real-time na konsentrasyon, mas mababang rate ng pagbara ng pipeline sa itaas ng 70% at bawasan ang madalas na pagkawala ng paglilinis ng shutdown;

Binabawasan ng matalinong flocculant na awtomatikong dosing control ang pagkonsumo ng coagulant ng 16%~26%, pagputol ng produksyon gastos sa pagpapatakbo para sa mga pabrika ng wastewater;

Ang matatag na pagpapakain ng putik ay nagpapabuti sa pagkakapare-pareho ng pag-dewater ng post-process belt filter press, mas mababang moisture ng discharged sludge at bawasan ang kasunod na gastos sa transportasyon ng sludge at landfill.

6. Pamantayan sa Kwalipikasyon

Ang lahat ng natapos na mga metro ng konsentrasyon ay pumasa sa CE electrical safety & EMC certification at ISO quality management system certification, kumpleto mga dokumento ng sertipikasyon na magagamit para sa pagbi-bid ng proyekto sa ibang bansa, export customs clearance at third-party na pormal inspeksyon.

Paano Pumili

1. Kumpirmahin ang Sludge Medium Property at Pumili ng Wetted Material

● Municipal Domestic Sewage Sludge (Neutral, mababang kaagnasan, maliit na organikong grasa, pH 6~9)

Pumili ng standard thickened SUS304 stainless steel wetted na bersyon, cost-effective, tumugma sa regular na activated sludge, ibalik ang putik at makapal na putik ng urban wastewater plant.

● Electroplating/Chemical Industrial Waste Sludge (Acid/alkali corrosion, high chloride, oily residue, pH 1~5 o 10~14)

Custom na SUS316L stainless steel o Titanium alloy wetted body para sa malakas na anti-corrosion, iwasan ang pangmatagalang kemikal erosion at pitting corrosion.

● High-viscosity oily sludge mula sa pagkain at pharmaceutical wastewater

I-upgrade ang panloob na dingding sa ultra-mirror polishing treatment para mabawasan ang organic adhesion at paikliin ang maintenance cycle.

2. Kumpirmahin ang Working Concentration Range at Precision Grade

● Low-concentration biochemical reflux sludge (0~5wt%): Piliin ang sukat ng sukat na 0~10wt%, precision ±0.4wt% standard modelo; ang normal na konsentrasyon sa pagtatrabaho ay nananatili sa 30%~70% ng buong sukat para sa pinakamainam na katumpakan.

● Medium thickened sludge mula sa concentration tank (5~30wt%): Standard range 0~50wt% (pangunahing mainstream na modelo), katumpakan ± 0.3~0.4wt%, pinaka-tinatanggap na ginagamit para sa wastewater dewatering feeding pipeline.

● High-concentration concentrated sludge pagkatapos ng sludge thickener (30~55wt%): Customized range 0~55wt% high-precision bersyon na may na-optimize na panloob na anti-block algorithm.

3. Match Pipeline Parameter: Caliber, Working Pressure at Katamtamang Temperatura

(1)Flange Caliber Selection

● Conventional sewage plant pipeline: DN65/DN80/DN100 standard flange (PN10), direktang tumutugma sa mainstream na putik pipe ng paghahatid;

● Malaking kalibre na sentralisadong sludge conveying pipeline: Custom na DN125~DN200 na hindi karaniwang laki ng flange ayon sa orihinal na sukat ng pipeline ng customer.

(2) Pagtutugma ng Presyon sa Paggawa

● Ordinaryong gravity flow at low-pressure pump feeding (≤1.0MPa): Standard 1.0MPa nominal pressure model;

● High-pressure long-distance sludge na transportasyon (1.0~1.6MPa): Custom na high-pressure resistant na istraktura na na-rate sa 1.6MPa.

(3)Katamtamang Pagpipilian sa Temperatura

● Normal na putik ng wastewater (0~75℃): Karaniwang pagsasaayos;

● Mataas na temperatura na mainit na basurang putik mula sa industriya ng kemikal (75~90℃): Custom na bersyon na binabayaran ng mataas na temperatura na may na-upgrade na chip ng kompensasyon ng panloob na temperatura.

4. Tukuyin ang Signal Output Mode Batay Sa On-site na PLC Control System

● Basic na awtomatikong kontrol (i-adjust lang ang bilis ng pump sa pamamagitan ng analog signal): Standard 4~20mA single output, compatible sa lahat ng conventional frequency conversion pump control cabinet ng wastewater plant.

● Intelligent na sentralisadong kontrol + remote cloud data monitoring: 4~20mA + opsyonal na RS485 Modbus RTU dual signal output, ikonekta ang central PLC/SCADA system upang mapagtanto ang malayuang pag-upload ng data, makasaysayang pag-export ng ulat at buong linya kontrol na walang tauhan.

5. Piliin ang Proteksyon at Explosion-proof Grade Ayon Sa Kapaligiran ng Pag-install

● Indoor common wastewater workshop (normal humidity, walang flammable gas): Standard IP65 cast aluminum transmitter pabahay, hindi tinatablan ng alikabok at hindi tinatablan ng tubig para sa araw-araw na mamasa-masa na kapaligiran sa pagawaan.

● Panlabas na open-air na pag-install ng pipeline: Panatilihin ang modelong IP65 at dagdag na naka-customize na panlabas na takip na hindi tinatagusan ng ulan para sa transmitter.

● Chemical waste treatment workshop na may volatile combustible gas: Custom Ex d explosion-proof certified transmitter shell (Explosion-proof type), pumasa sa international explosion-proof standard certification.

6. Mabilis na Checklist ng Pagpili para sa mga Customer

Bakit Piliin ang Sinou?

1. Naka-customize na R&D na eksklusibo para sa mga kondisyon sa pagtatrabaho ng wastewater sludge

Naiiba sa unibersal na multi-industriya na mga metro ng konsentrasyon sa merkado, ang aming High Precision Industrial Pipeline Slurry Concentration Meter Para sa Wastewater Sludge Treatment Project ay espesyal na na-optimize para sa municipal activated putik, aerated foamy sludge at industrial oily residual sludge.

Na-upgrade ang eksklusibong anti-bubble intelligent Ang algorithm ay epektibong na-offset ang pag-anod ng pagsukat na dulot ng mga micro air bubble mula sa biochemical pool aeration, isang karaniwan punto ng sakit sa industriya; ang buong straight-through na smooth flow channel na walang panloob na patay na sulok ay pumipigil sa organic sludge pagdirikit at pag-iipon ng banlik, lubos na pinuputol ang posibilidad ng pagbabara ng pipeline para sa mga linya ng paggamot sa dumi sa alkantarilya. Pre-programmed built-in linkage parameters para sa sludge feeding pump at awtomatikong flocculant dosing system, plug-and-play pagkatapos ng pag-install ng field nang walang karagdagang pangalawang gawain sa programming.

2. Multi-grade na anti-corrosion na materyal na tumutugma para sa sari-saring wastewater media

Nagbibigay kami ng tatlong opsyonal na wetted na bahagi: karaniwang thickened SUS304 para sa neutral na domestic sewage sludge, SUS316L para sa mahinang acid/alkali industrial wastewater, at titanium alloy para sa malakas na corrosive high-chloride electroplating basurang putik.

Sinusuportahan ng inner wall ang fine polishing o ultra-mirror polishing customization para sa high-viscosity oily putik, halatang nagpapahaba ng buhay ng serbisyo sa ilalim ng kumplikadong kinakaing unti-unti na kapaligiran ng wastewater at binabawasan ang ekstrang bahagi kapalit na gastos sa pangmatagalang operasyon.

3. Mahigpit na standardized factory simulation test bago ihatid

Ang bawat tapos na metro ng konsentrasyon ay pumasa sa 36 na oras na tuluy-tuloy na pagsubok sa pagtakbo na may inihanda sa sarili na tunay na naglalaman ng organiko dumi ng dumi sa alkantarilya sa halip na simpleng pag-calibrate ng malinis na tubig.

Sinusuri ng aming QC team ang katumpakan ng pagsukat, anti-interference pagganap at katatagan ng pagkakaugnay ng PLC sa ilalim ng kunwa na on-site na kapaligiran ng pagbabagu-bago ng putik, na epektibong mas mababa rate ng pagkabigo pagkatapos ng on-site na pag-install at bawasan ang post-sale maintenance workload para sa mga customer.

4. Kumpletuhin ang pandaigdigang sertipikasyon para sa maayos na pag-export at pag-bid ng proyekto

Ang lahat ng mga produkto ay nilagyan ng pormal na sertipikasyon ng CE na sumusunod sa kaligtasan ng kuryente ng EU at mga pamantayan ng EMC at Sertipikasyon ng sistema ng pamamahala ng kalidad ng ISO.

Buong hanay ng mga orihinal na papeles ng sertipikasyon, mga ulat sa inspeksyon ng pabrika maaaring ibigay nang libre para sa tendering ng proyekto sa ibang bansa, customs clearance at third-party authoritative inspection, pagtulong sa mga customer na maiwasan ang panganib sa pagpigil sa mga kalakal sa panahon ng kalakalang pang-internasyonal na pag-import at pag-export.

5. Flexible full-range na customized na serbisyo para sa mga personalized na pangangailangan ng proyekto

Nagbibigay ang aming technical team ng libreng pre-sales parameter matching solution ayon sa aktwal na on-site na data ng mga customer kabilang ang halaga ng pH ng putik, hanay ng solidong nilalaman, kalibre ng pipeline, katamtamang temperatura at presyon ng pagtatrabaho.

Suporta na-customize na saklaw ng pagsukat, detalye ng flange (DN50~DN200), mode ng output ng signal (4-20mA / RS485 Modbus) at Ex d explosion-proof transmitter para sa mga chemical wastewater workshop na may madaling nasusunog na volatile gas, perpektong tumutugma mga bagong-built o lumang reconstructed wastewater treatment projects.

6. Cost-effective na garantiya pagkatapos ng benta at propesyonal na teknikal na suporta

Nag-aalok kami ng 1-taong buong warranty ng makina na sumasaklaw sa mga de-kalidad na depekto mula sa produksyon, libreng pagpapalit ng nasira na ekstra mga bahagi sa loob ng panahon ng warranty. Habambuhay na libreng online na teknikal na konsultasyon ay magagamit sa buong taon; malayuang video Ang gabay sa pag-install at pag-debug ng parameter ay ibinibigay para sa lahat ng mga order, habang ang serbisyo sa pagkomisyon sa site ay maaari ayusin para sa maramihang pagbili ng munisipal na wastewater plant. Pagkatapos ng pag-expire ng warranty, maaaring bumili ang mga customer mga ekstrang bahagi sa direktang presyo ng pabrika upang makontrol ang pangmatagalang gastos sa pagpapatakbo ng instrumento.

Mga Item sa Pagsubok ng Produkto at Data ng Pagsubok

1. Raw Material Incoming Inspection

Pagsubok sa komposisyon ng materyal na hindi kinakalawang na asero: Ang nilalaman ng elementong metal ng SUS304/SUS316L ay umaayon sa pambansang pamantayan, corrosion resistance pumasa sa 72h acid-base soaking test nang walang halatang pitting.

Electronic component aging test: Ang transmitter at sensing chip ay patuloy na tumatakbo sa 96h sa ilalim ng -20℃~70℃ na kapaligiran, pagbabagu-bago ng data ≤±0.1wt%.

2. Hydraulic Pressure Leakage Test

Ang karaniwang modelo ay makatiis ng 1.5 beses na na-rate ang presyon ng pagtatrabaho (1.5MPa) sa loob ng 30min, walang pagpapapangit, walang panlabas na pagtagos sa dingding; high-pressure customized na bersyon na sinubukan sa 2.4MPa, ganap na selyadong walang tagas.

3. Precision Calibration Test

Subukan gamit ang graded standard sewage sludge sample:

● Katumpakan ng buong saklaw: ±0.3~0.4wt%; error sa repeatability ≤±0.2wt%.

● Mababang konsentrasyon (1%~10%): error＜0.3wt%

● Katamtamang konsentrasyon (10%~40%): error＜0.35wt%

● Mataas na konsentrasyon (40%~55%): error＜0.4wt%

4. Pagsubok sa Pagganap laban sa panghihimasok

Pagsubok sa panghihimasok ng micro bubble: Ipasok ang 5%~12% volume ng mga bula ng hangin sa putik, sinusukat ang halaga ng drift ≤0.35wt%.

Tiny fiber impurity test: Magdagdag ng 0.5% organic fiber, pagbabagu-bago ng data sa loob ng pinapayagang hanay ng katumpakan.

5. Continuous Load Simulation Test

36 na oras na walang patid na operasyon na may simulate na municipal wastewater sludge, pinagsama-samang kabuuang deviation ≤±0.45wt%, matatag na output ng signal na 4-20mA/RS485.

6. Pagsusulit sa Marka ng Proteksyon sa Kapaligiran

Proteksyon ng pagsubok IP65: Dust tight, splash water test nang walang panloob na pagpasok ng tubig o circuit short.

Explosion-proof na modelo: Ipasa ang Ex d explosion certification inspection ayon sa nauugnay na pamantayan.

7. Pagsusuri sa Output ng Signal

4~20mA kasalukuyang error sa output ≤±0.5%FS; RS485 Modbus communication data receiving error=0, walang packet loss sa ilalim long-distance wired transmission.

8. Tapos na Product Random Spot Check

5% random sampling bawat production batch, suriin muli ang lahat ng item sa itaas; ang mga hindi kwalipikadong produkto ay direktang ibinabasura at muling ginawa.
