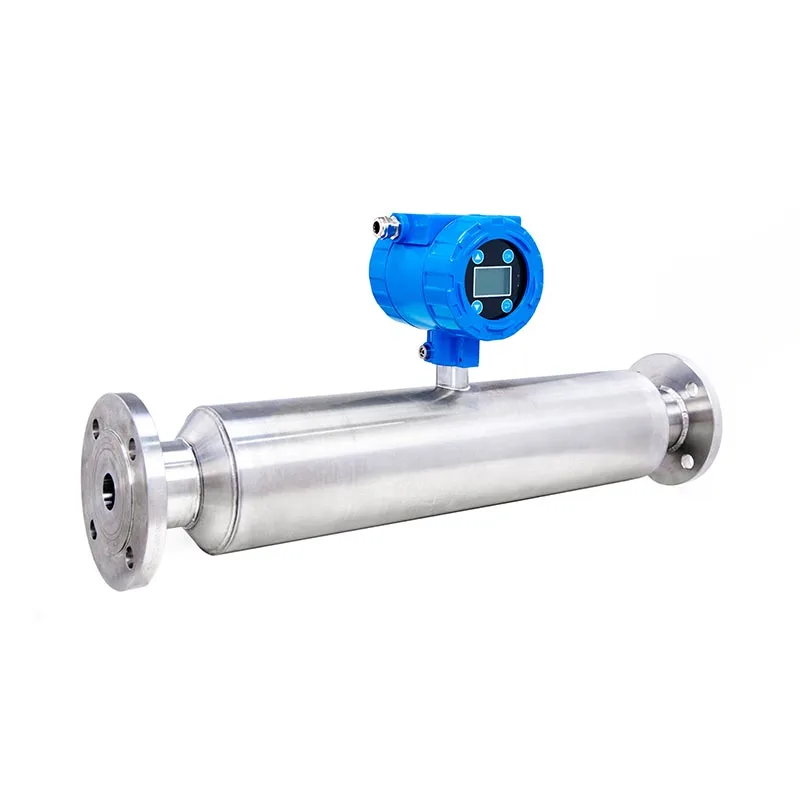

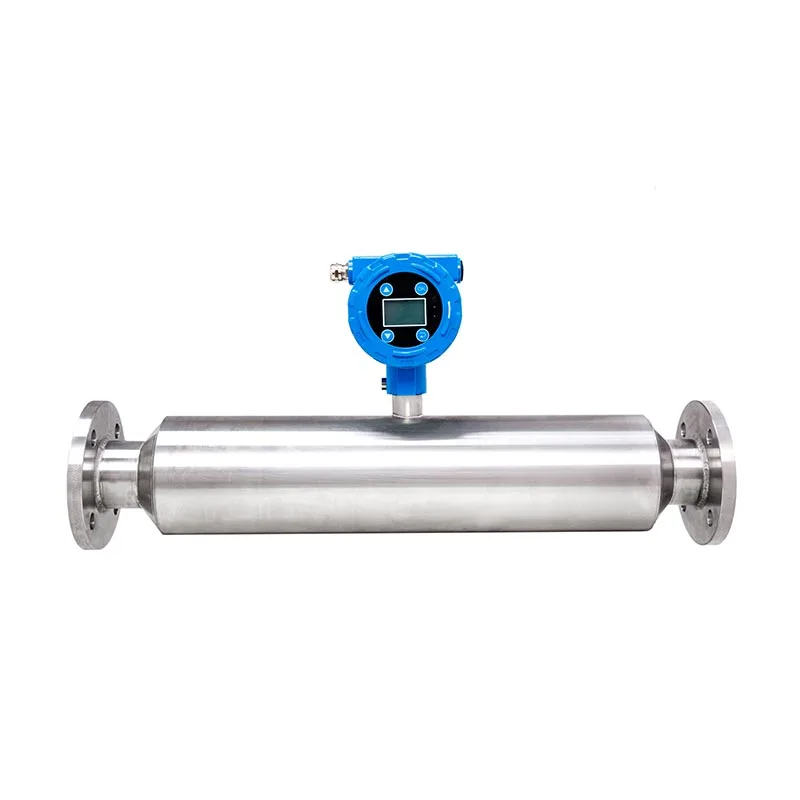

Stainless Steel Inline Tubular Slurry Concentration Meter Para sa Filter Press Supporting Pipeline System

Ang SINOU ay isang propesyonal na tagagawa na tumututok sa filter press na tumutugma sa mga awtomatikong instrumento sa pagsubaybay, nagbibigay customized Stainless Steel Inline Tubular Slurry Concentration Meter Para sa Filter Press Supporting Pipeline System para sa global printing, chemical, electroplating at papermaking mga customer. Dinisenyo bilang pipeline direct-install tubular istraktura para sa filter press na papasok na slurry pipeline, tina-target nito ang high-viscosity, corrosive dye sludge at chemical slurry mga tampok ng pag-print ng wastewater.

Ang lahat ng nabasa na bahagi ay gumagamit ng SUS316L na hindi kinakalawang na asero na may opsyonal na Hastelloy anti-corrosion pagpapasadya; real-time na 4-20mA/RS485 signal output links filter press automatic control cabinet para ayusin ang feeding flow at may katalinuhan na pagpiga ng presyon ng lamad. Kino-customize namin ang diameter ng pipe, saklaw ng pagsukat at grade-proof sa pagsabog bumuo ng ganap na awtomatikong closed-loop dewatering system na tumugma sa Chemical Printing at Dyeing Membrane Filter Press.

Mga Pangunahing Tampok ng Produkto

1. Buong hindi kinakalawang na asero na tubular na pinagsama-samang istraktura Lahat ng bahagi ng katawan ng tubo at pandama ng Stainless Steel Inline Tubular Slurry Concentration Meter Para sa Filter Press Supporting Pipeline System ay nagpatibay ng SUS316L na hindi kinakalawang na asero, lumalaban acid, alkali at asin kaagnasan ng pag-print dye slurry, maiwasan ang kalawang pinsala sa ilalim ng pang-matagalang kinakaing unti-unti medium.

2. Non-nuclear ultrasonic na teknolohiya sa pagsukat Walang radioactive source, ligtas para sa workshop production; anti-bula at anti-fiber interference na disenyo, iakma ang high-fiber printing sludge at fine slurry ng kemikal, stable na pagsukat kahit na may pipeline entrained air.

3. Direktang pag-install ng flange pipeline Inline na tubular na disenyo ay direktang kumokonekta sa filter press feeding pipeline nang walang bypass transformation, makatipid ng civil at pipeline modification cost para sa umiiral na filter press workshop.

4. Awtomatikong linkage na may filter press PLC Real-time na konsentrasyon ng signal output links filter press control system; kapag ang konsentrasyon ng slurry ay lumampas sa itinakdang threshold, awtomatikong binabawasan ng system ang bilis ng pagpapakain ng bomba o pinahaba ang lamad pagpiga ng oras upang patatagin ang filter na kahalumigmigan ng cake.

5. Self-cleaning anti-adhesion inner pipe Ang pinakintab na inner tube surface ay pumipigil sa dye pigment at fine sludge adhesion, bawasan ang regular na dalas ng manu-manong paglilinis.

6. Maramihang output ng signal at intelligent na display Lokal na LCD real-time na concentration display + 4~20mA analog + opsyonal na RS485 Modbus na komunikasyon, suportahan ang malayuang pagkolekta ng data ng ulap at pag-export ng record ng produksyon.

Pagtutukoy ng Teknikal na Parameter

Prinsipyo sa Paggawa

1. Pangunahing Prinsipyo sa Pagsukat

Ang concentration meter ay gumagamit ng advanced na ultrasonic inline detection principle. Kapag ang slurry ay dumadaloy sa tubular pagsukat ng katawan ng Stainless Steel Inline Tubular Slurry Concentration Meter Para sa Filter Press Supporting Pipeline System, ang mga ultrasonic wave ay nagpapadala sa pamamagitan ng likidong daluyan. Kinakalkula ng instrumento ang real-time na solidong nilalaman at slurry concentration sa pamamagitan ng pag-detect ng sound velocity attenuation na dulot ng mga suspendidong solid particle sa loob ng dye at slurry ng kemikal.

2. Conversion ng Signal at Output ng Data

Ang built-in na high-precision sensing chip ay nagko-convert ng mga nakolektang ultrasonic signal sa digital concentration data. Ang ang device ay naglalabas ng karaniwang 4-20mA o RS485 na digital na signal at nagpapadala ng real-time na halaga ng konsentrasyon sa katugmang PLC cabinet ng Chemical Printing at Dyeing Membrane Filter Press.

3. Closed-loop Automatic Control na may Filter Press System

Ayon sa preset na upper at lower concentration threshold, ang filter press control system ay awtomatikong nag-aayos feeding pump frequency at feeding flow: bawasan ang feed rate kapag slurry ay masyadong makapal upang maiwasan ang filter plate leakage; dagdagan ang dami ng pagpapakain kapag ang slurry ay masyadong manipis upang mapabuti ang kahusayan ng produksyon. Samantala, nag-optimize ang system oras ng pagpiga ng lamad upang patatagin ang kahalumigmigan ng panghuling filter ng cake.

4. Pantulong na Prinsipyo sa Disenyo ng Anti-interference

Binabawasan ng pinakintab na salamin ang inner tube ang sludge adhesion at bubble attachment. Ang built-in na algorithm ay awtomatikong nag-aalis interference mula sa micro air bubbles at maikling textile fiber na nakapaloob sa printing sludge upang matiyak na matatag katumpakan ng pagsukat.

5. Display ng Data at Remote na Upload

Ang on-site na LCD screen ay direktang nagpapakita ng data ng agarang konsentrasyon; opsyonal na pag-upload ng cloud transmission module makasaysayang mga tala ng konsentrasyon, pagpapadali sa mga istatistika ng data ng produksyon at kasunod na pag-optimize ng formula para sa pag-dewatering ng putik.

Mga Pag-iingat sa Pagpapatakbo

1. Mga Tip sa Pre-installation at Commissioning

(1) Linisin ang panloob na mga labi ng pipeline, cotton fiber at solidong bukol bago i-install upang maiwasan ang pagharang sa pagsukat tubo.

(2) Kumpletuhin ang zero calibration na may malinis na tubig pagkatapos ng pag-install; itakda ang mga parameter ng limitasyon sa itaas/mababang konsentrasyon tumutugma sa lokal na putik para sa kontrol ng linkage ng filter press.

(3)I-install ang metro sa horizontal straight pipe section; iwasan ang elbow, pump outlet at biglaang pagpapalawak ng tubo posisyon upang mabawasan ang magulong pagkagambala sa daloy.

2. Pang-araw-araw na Pamamahala sa Pagtakbo

(1) Huwag magpatakbo ng walang laman na tubo nang walang medium; putulin ang kuryente kung na-drain ang pipeline para maiwasan ang abnormal na pag-drift ng data.

(2) Panatilihin ang matatag na presyon ng pagpapakain, iwasan ang matalim na pag-akyat ng rate ng daloy na makakaapekto sa katumpakan ng pagtuklas.

(3) Suriin ang real-time na display at PLC feedback signal tuwing shift; huminto para sa inspeksyon kung abnormal na nagbabago ang data.

3. Mga Panuntunan sa Regular na Pagpapanatili

(1)Flush ang inner tube ng malinis na tubig pagkatapos ng araw-araw na shutdown para maalis ang nakadikit na pigment at malapot na putik.

(2)Kumuha ng manual sampling lab na paghahambing tuwing 30 araw, muling i-calibrate ang instrumento upang matiyak ang katumpakan ng pagsukat.

(3) Suriin ang higpit ng cable at sealing ng shell buwan-buwan; palitan ang napapanahong mga piraso ng sealing para sa kinakaing unti-unti na pagawaan.

4. Espesyal na Proteksyon sa Kapaligiran

(1) Para sa malakas na acid at alkali dye sludge na gumaganang kondisyon, iwasan ang direktang pagbuhos ng mga concentrated na kemikal sa katawan ng kagamitan.

(2) Ang mga naka-install na unit sa labas ay nagpapanatili ng control box na malayo sa pangmatagalang pagbabad sa ulan; hindi dapat bumukas ang bersyon na lumalaban sa pagsabog mga de-koryenteng pabahay sa kapaligiran ng nasusunog na gas.

5. Pangmatagalang Pangangasiwa sa Pag-shutdown

Kung huminto ang operasyon sa loob ng 15 araw, ganap na linisin ang natitirang putik sa loob ng tubo, panatilihing tuyo ang panloob na lukab at i-seal ang pipeline magkabilang dulo.

Pag-customize at Proseso ng Produksyon

Hakbang 1: On-site na Kondisyon sa Paggawa ng Komunikasyon at Pagkumpirma ng Teknikal na Parameter

Kinokolekta ng aming mga teknikal na inhinyero ang buong mga parameter ng field mula sa mga customer na nagbibigay ng Chemical Printing at Dyeing Membrane Filter Press, kabilang ang pipeline nominal diameter, slurry pH value, fiber content, working temperature, pipeline presyon, aktwal na saklaw ng pagbabagu-bago ng konsentrasyon, kinakailangan ng PLC linkage at pagawaan ng pagsabog-patunay na pangangailangan ng Stainless Steel Inline Tubular Slurry Concentration Meter Para sa Filter Press Supporting Pipeline System. Kumpirmahin basang materyal (SUS316L/Hastelloy/Titanium), saklaw ng pagsukat, signal output mode (4-20mA/RS485), finish customized teknikal na iskema at pormal na sipi pagkatapos ng pagsusuri ng datos.

Hakbang 2: CFD Flow Field Simulation + CAD Structural Optimization Design

Ang R&D team ay gumagamit ng CFD fluid simulation software para ma-optimize ang inner tube radian, pag-install ng ultrasonic sensor posisyon at flow channel layout ng Stainless Steel Inline Tubular Slurry Concentration Meter Para sa Filter Press Pagsuporta sa Pipeline System, alisin ang pagsukat ng interference na dulot ng slurry turbulence, fiber winding at air bula. Kumpletuhin ang mga pormal na drawing ng produksyon, component BOM at linkage parameter sheet pagkatapos ng panloob na teknikal pag-audit.

Hakbang 3: Pagkuha ng Hilaw na Materyal at Papasok na Inspeksyon

Bumili ng certified stainless steel pipe blangko, haluang metal na materyal, ultrasonic sensing module, pang-industriya na transmiter at mga elektronikong aksesorya para sa metro ng konsentrasyon. Ang lahat ng nakalubog na metal na hilaw na materyales ay dumadaan sa acid-base immersion anti-corrosion spot test; Ang mga elektronikong bahagi ay kumpletuhin ang mataas na mababang temperatura na pag-iipon ng screening bago imbakan, tanggihan direktang hindi kwalipikadong hilaw na stock.

Step4: CNC Precision Machining at Anti-corrosion Surface Treatment

1. Mag-ampon ng CNC laser cutting, walang tahi na awtomatikong welding at precision na pagliko para sa tubular na pangunahing katawan;

2.Standard SUS316L pipe panloob na pader ay nagdadala ng salamin buli para sa anti-adhesion; Na-customize ang Hastelloy/Titanium tapusin ng mga bahagi ang pag-aatsara ng pag-aatsara upang mapahusay ang resistensya ng kaagnasan sa acid at alkali na umaangkop sa pag-print ng dye sludge kapaligiran;

3. Ang panlabas na shell ng proteksyon ay pinoproseso sa pamamagitan ng die-casting + anti-corrosion paint spraying.

Step5: Sensor Assembly, Circuit Wiring at Program Pre-setting

Ang mga propesyonal na manggagawa ay nag-aayos ng mga ultrasonic sensing probes sa loob ng tubular body kasunod ng detalye ng pagpupulong; magtipon transmitter, display module at wiring terminal. Pre-program concentration upper/lower limit, filter press linkage output parameter at anti-interference algorithm ayon sa tampok na putik ng customer sa workshop, tapusin ang panloob pag-debug ng circuit.

Hakbang6: Simulated Printing Slurry Load Factory Test (Core QC Link)

Ang bawat natapos na Concentration Meter ay sumasailalim sa 48h tuluy-tuloy na simulation test na may self-prepared high-fiber acid-alkali dye sludge liquid. Pagsusukat ng pagsubok precision, anti-bubble at anti-fiber interference performance, signal output stability at linkage response with filter pindutin ang PLC; ayusin ang panloob na algorithm kung ang data ng pagsubok ay lumampas sa saklaw ng pagpapaubaya.

Hakbang 7: Tapos na ang Komprehensibong Inspeksyon ng Kalidad ng Produkto

Muling suriin ang dimensional tolerance, proteksyon grade (IP65/IP67/EX explosion-proof), sealing performance at buo katayuan sa pagtatrabaho ng makina; mag-isyu ng ulat sa inspeksyon ng pabrika na may data ng pagsubok bago mag-warehousing. 5% random sampling bawat batch para sa muling pagsusuri upang magarantiya ang pagkakapare-pareho ng batch.

Hakbang 8: Anti-moisture Export Packaging at Pagpapadala

Pahiran ng anti-rust grease ang panloob na tubo at mga bahagi ng metal, balutin ang mga pangunahing bahagi ng hindi tinatagusan ng tubig na plastic film; pack kumpletong hanay ng mga kagamitan, mga ekstrang seal, pagguhit ng pag-install at manual ng pagpapatakbo sa kaso ng plywood na pang-export upang maiwasan mamasa-masa ng tubig-dagat at pinsala sa banggaan sa panahon ng malayuang transportasyong dagat para sa mga proyekto ng filter press sa ibang bansa.

Hakbang 9: Gabay sa Pag-install Pagkatapos-benta at Serbisyo sa Komisyon sa Site

Magbigay ng gabay sa pag-install ng malayuang video at serbisyo sa pagkakalibrate ng parameter; para sa maramihang order ng full-set na filter press + concentration meter project, ayusin ang mga propesyonal na technician sa pagawaan ng pag-print at pagtitina ng customer para sa on-site installation debugging ng Stainless Steel Inline Tubular Slurry Concentration Meter Para sa Filter Press Sumusuporta sa Pipeline System, tapusin ang whole-line closed-loop linkage test gamit ang Chemical Printing at Dyeing Membrane Salain Pindutin at sanayin ang mga operator para sa pang-araw-araw na pagkakalibrate at pagpapanatili. Magpatupad ng 1-taong full machine warranty at panghabambuhay na gastos-presyo ng serbisyo sa supply ng mga ekstrang bahagi.

Paghahambing ng Produkto kumpara sa Mga Kakumpitensya

Pagtutugma ng Kagamitang Pansuporta

1. Core Matching Host: Chemical Printing at Dyeing Membrane Filter Press

Ang concentration meter ay direktang naka-mount sa filter press feeding pipeline, nagpapadala ng real-time na slurry signal ng konsentrasyon upang i-filter pindutin ang PLC cabinet. Awtomatikong inaayos ng filter press ang bilis ng pagpapakain, feed tagal at presyon ng pagpiga ng lamad ayon sa data ng konsentrasyon, nagpapatatag ng panghuling filter na kahalumigmigan ng cake sa pagitan ng 55%~70%, binabawasan ang overflow leakage at pagbara ng tela ng filter na dulot ng hindi pare-parehong density ng putik.

2. Variable Frequency Slurry Feeding Pump

Naka-link sa concentration meter sa pamamagitan ng 4~20mA signal; kapag ang papasok na putik ay sobrang puro, bumababa ang bomba dalas ng pagpapatakbo sa mabagal na pagpapakain; para sa masyadong manipis na slurry, bumibilis ang pump upang mapataas ang dami ng pagpapakain. Napagtanto closed-loop na awtomatikong pagpapakain at iwasan ang manu-manong madalas na pagsasaayos ng bomba.

3. Awtomatikong Flocculant Dosing System

Ang data ng konsentrasyon ay gumagabay sa awtomatikong pagdaragdag ng gamot: ang mataas na konsentrasyon ng putik ay nagpapataas ng dosis ng flocculant awtomatiko, ang mababang konsentrasyon ng hilaw na likido ay nakakabawas sa dami ng pagpapakain ng kemikal, nakakatipid ng 18%~28% na halaga ng coagulant at iniiwasan labis na basura ng kemikal.

4. Wastewater Tank Mixer Agitator

Naka-install sa harap ng tangke ng imbakan ng putik upang panatilihing ganap na homogenized at pare-parehong konsentrasyon ang putik bago pumasok feeding pipeline, lubhang bawasan ang matalim na pagbabagu-bago ng konsentrasyon na nakakaapekto sa pagsukat ng metro ng konsentrasyon precision at filter press running stability.

5. Intelligent PLC Central Control Cabinet

Kolektahin ang data ng konsentrasyon, filter pindutin ang tumatakbo na mga parameter, pump operating status synchronously; mapagtanto ganap na proseso ng hindi pinunong tao na awtomatikong kontrol ng sludge conditioning, pagpapakain at pagpindot sa filter, sumusuporta sa makasaysayang data storage at remote cloud checking sa pamamagitan ng RS485 na komunikasyon.

6. Mga Pantulong na Instrumento sa Pagsukat (Opsyonal)

Online pH Monitor: Subaybayan ang acid-base fluctuation ng printing dye wastewater, tumugma sa data ng konsentrasyon upang ayusin filter plate anti-corrosion configuration at medicament formula;

Pipeline Electromagnetic Flowmeter: Makipagtulungan sa metro ng konsentrasyon upang kalkulahin ang kabuuang oras ng dry sludge timbang para sa mga istatistika ng produksyon.

7. Slurry Conveyor at Filter Cake Discharge Conveyor

Ang matatag na pagpapakain na kinokontrol ng konsentrasyon ay nagpapabuti sa pagkakapare-pareho ng pagbuo ng cake ng filter; pare-parehong dry filter cake ay higit pa maginhawa para sa awtomatikong paghahatid at panlabas na pagtatapon ng putik.

Sertipikasyon ng Produkto

Lahat ng Stainless Steel Inline Tubular Slurry Concentration Meter ay nakakuha ng CE certification, na sumusunod sa EU mga pamantayan sa kaligtasan ng kuryente at electromagnetic compatibility, na karapat-dapat para sa libreng sirkulasyon sa loob ng European market.

Ang mga produkto ay pumasa sa may-katuturang sertipikasyon ng sistema ng pamamahala ng kalidad ng ISO, ang buong daloy ng produksyon ay sumusunod sa pamantayan mga pagtutukoy ng kontrol sa kalidad.

Maaaring magbigay ng kumpletong pormal na mga dokumento ng sertipikasyon para sa deklarasyon ng customs ng kostumer, pag-bid sa proyekto at inspeksyon ng ikatlong partido.
